为什么半导体和太阳能设备，对一个小小的联轴器提出更高要求？
——从晶圆搬运到太阳能制造，看 Ruland 精密连接技术如何满足高速、高精度运动需求
在半导体、太阳能等高端制造设备中，人们通常关注的是芯片工艺、检测精度、自动化控制系统以及生产效率。
然而，在这些设备内部，还有一类看似不起眼的机械零部件，持续影响着设备的运动精度与长期稳定性——机械连接件。
联轴器、轴环以及快速调整组件等零部件，需要在高速运行、频繁启停和长期连续生产环境下，同时满足：
这也是为什么半导体与太阳能制造设备，对于机械传动件提出了远高于普通工业设备的要求。
作为工业动力传动与运动控制产品供应商，MCT长期关注不同制造行业对于机械零部件的特殊需求。Ruland作为专注于精密联轴器、轴环及运动控制连接件的制造商，其产品设计理念与半导体、太阳能设备对于高精度、高可靠运动的需求高度契合。
高精度制造设备，对机械连接件提出哪些挑战？
半导体晶圆搬运、键合设备、机器视觉检测以及太阳能电池制造设备，都需要完成大量高速、短距离、重复性的运动。
例如：
对于机械传动系统而言，这意味着零部件不仅需要传递动力，还需要尽可能减少：
回差（Backlash）
转动惯量（Inertia）
振动与冲击
装配误差带来的影响
因此，在这些应用中，精密联轴器和定位组件成为影响设备性能的重要因素。
一、快速精准运动：为什么 Oldham 联轴器适用于晶圆搬运等应用？
在晶圆搬运、精密定位机构等设备中，运动系统通常需要快速响应，并在短时间内完成精准定位。
这类应用对于联轴器提出了两个关键要求：
一方面，需要尽可能减少传动间隙，提高定位精度；
另一方面，需要能够补偿设备运行过程中产生的平行不对中，降低额外负荷。
Ruland Oldham 联轴器采用三件式结构，由两个轮毂和一个中心盘组成。
铝合金轮毂具有重量轻、惯量低的特点，适合频繁启停的精密运动系统。中心盘则可根据不同应用需求选择不同材料，在零背隙、高扭转刚度、减振以及降噪之间进行平衡。
其突出特点包括：
零背隙设计，提升定位精度；
可补偿较大的平行不对中；
较低轴承负荷，有助于延长系统寿命；
良好的动态平衡性能，适用于高速运动。
Ruland资料显示，Oldham联轴器的平行不对中能力最高可达到联轴器外径的10%，最高转速约为4,500 RPM。
对于需要快速、精准移动的晶圆搬运和自动化设备而言，这类设计能够帮助系统在高速运行过程中保持稳定。

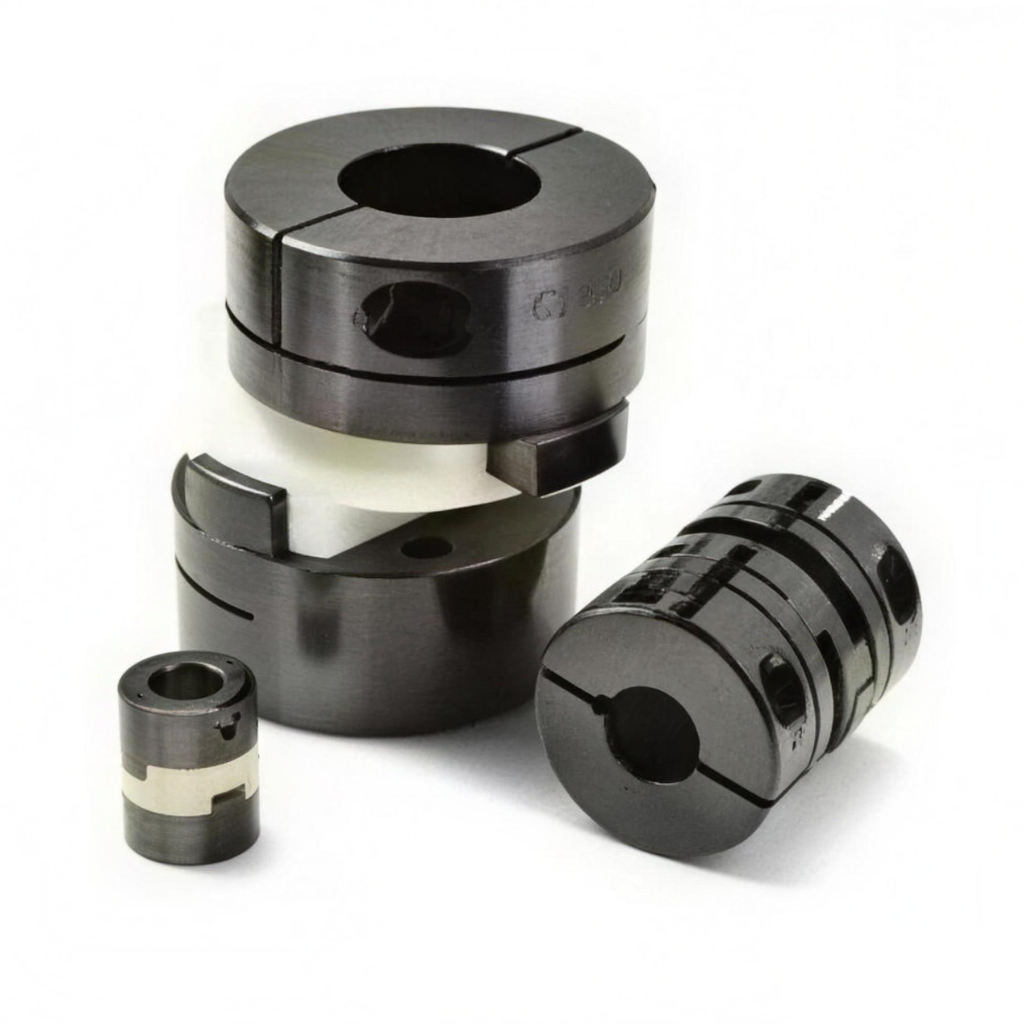

图注：Oldham联轴器采用三件式结构，适用于需要零背隙和较大平行不对中的精密运动系统。
二、高速启停系统：零背隙梅花联轴器如何降低冲击？
机器视觉、检测设备以及自动化定位系统，经常需要高速启动、停止和反复动作。
在这种情况下，机械系统面临的不只是速度要求，更重要的是：
如何减少启动和停止过程中的冲击？
如何缩短设备达到稳定状态所需要的时间？
Ruland零背隙梅花联轴器通过轻量化铝合金轮毂与弹性体Spider组合，实现零背隙传动，同时提供一定的减振和冲击吸收能力。
不同硬度的弹性体，可以根据设备需求，在以下性能之间进行调整：
此外，其弹性体结构设计还能够在异常情况下帮助设备安全停机。当弹性体发生磨损或故障时，两侧轮毂仍可保持互锁并继续传递动力，更换Spider即可恢复设备运行。
对于需要高频率运行的自动化设备，这种易维护设计能够有效降低停机时间。

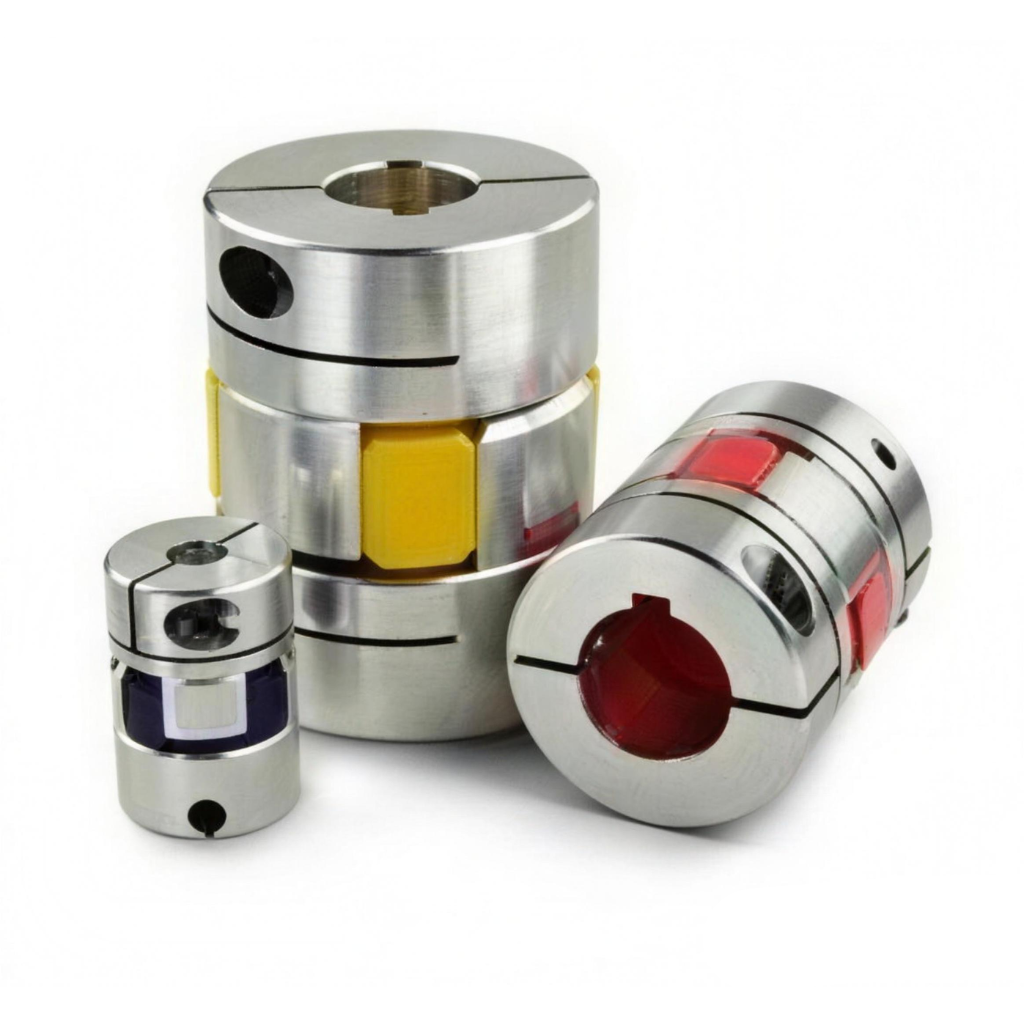

图注：零背隙梅花联轴器通过弹性体提供减振与冲击吸收，适用于高速启停的机器视觉等精密系统。
三、高速、高刚度定位：膜片联轴器满足精密运动需求
对于晶圆键合、丝网印刷以及高精度定位设备而言，运动系统通常需要同时满足：
高速运行 + 高定位精度。
Ruland膜片联轴器采用高刚度膜片结构，实现零背隙、高扭转刚度以及良好的高速性能。
其特点包括：
高扭转刚度，保证运动响应；
零背隙，提高定位准确性；
轻量化设计，降低转动惯量；
动平衡结构，适用于高速旋转系统。
其中：
单膜片结构更加紧凑，适用于安装空间有限的设备；
双膜片结构通过中间隔套，提高不对中补偿能力，可同时适应角向、平行和轴向偏差。
Ruland资料显示，膜片联轴器最高转速可达到约10,000 RPM，适用于高精度、高速运动控制系统。
图注：膜片联轴器兼顾高扭转刚度、零背隙与高速运行能力，适用于半导体及太阳能精密定位设备。

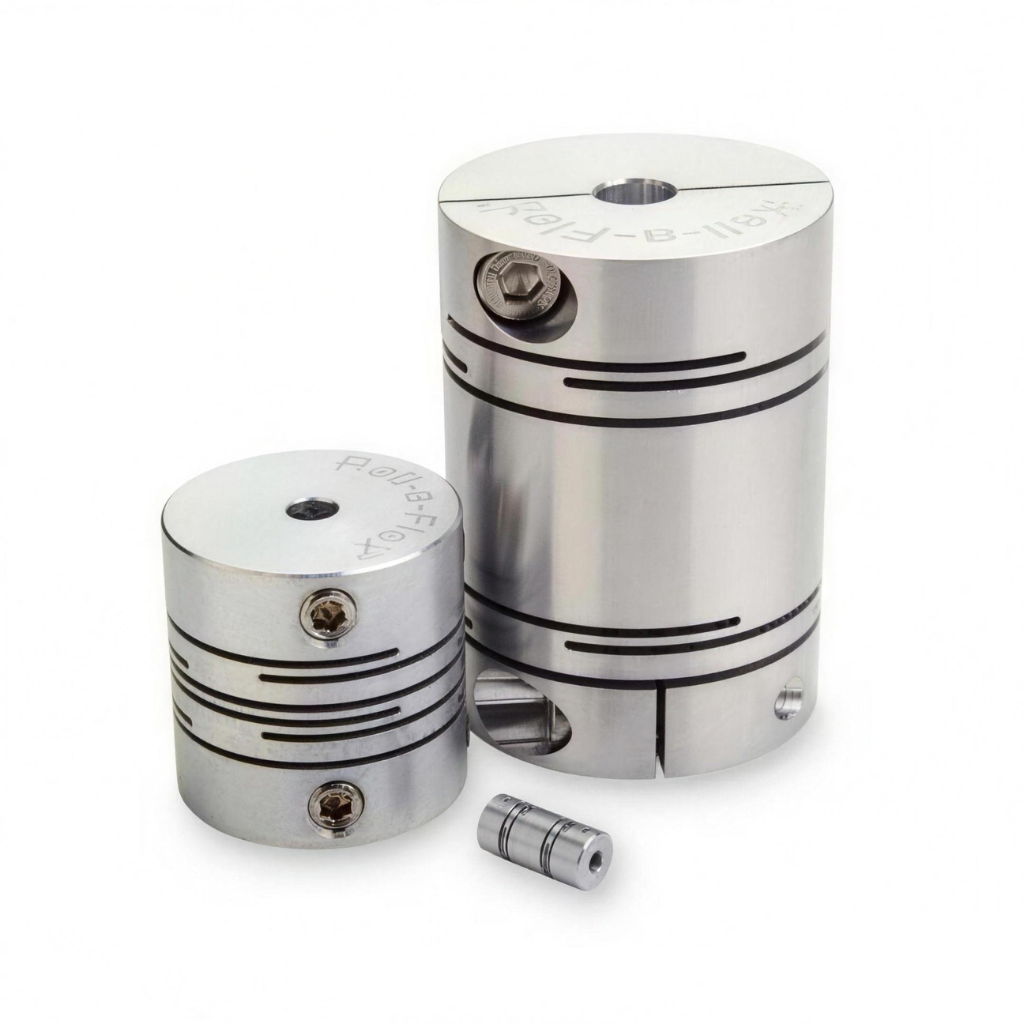

四、空间受限环境：狭缝式联轴器如何实现刚度与补偿之间的平衡？
在许多自动化设备中，安装空间有限，但设备仍需要保持高精度运动。
Ruland狭缝式联轴器采用整体铝合金结构，通过特殊狭缝设计形成柔性连接，在以下性能之间取得平衡：
其中：
RL系列适合需要更大平行不对中补偿能力的应用；
RS系列结构更加紧凑，同时保持零背隙和较高转速能力。
根据Ruland资料，其部分狭缝式联轴器最高转速可达到70,000 RPM，适用于高速精密设备。

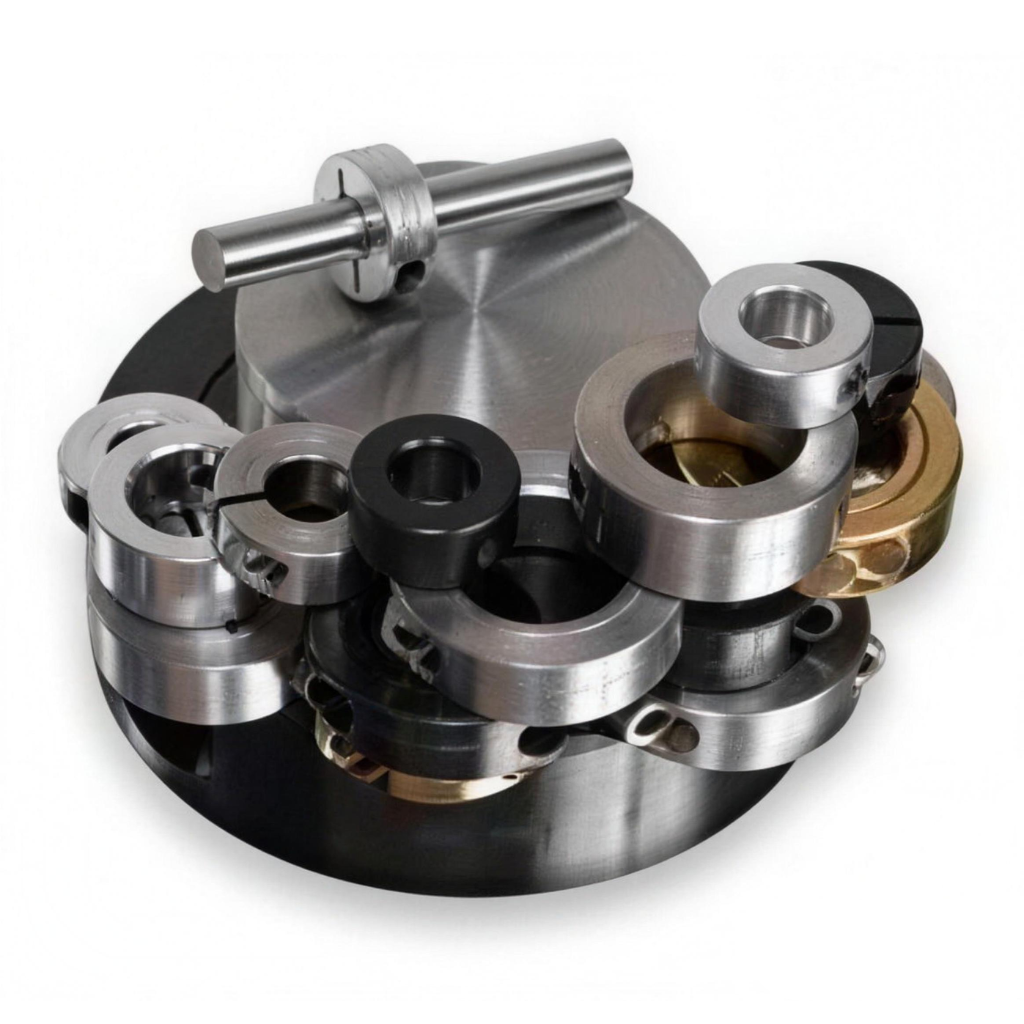

五、精密定位不仅靠联轴器：轴环同样影响设备精度
在半导体和太阳能设备中，轴环虽然是一个小型零件，却承担着重要作用。
它通常用于：
相比传统紧定螺钉式轴环，夹紧式轴环不会损伤轴表面，并且可以实现无限调节，同时提供更稳定的夹持力。
Ruland对于轴环端面和内孔的垂直度进行严格控制，资料显示其端面跳动（TIR）可达到≤0.002英寸（约0.05 mm）。
对于高精度设备而言，这类几何精度控制能够减少装配误差，提高系统稳定性。
同时，Ruland提供钢、不锈钢、铝合金、工程塑料以及钛等多种材料选择，以满足不同环境需求。
六、快速调整设计：减少设备维护时间
半导体和太阳能设备通常包含多个需要调整、更换或校准的模块。
在生产过程中，维护效率同样影响设备整体运行成本。

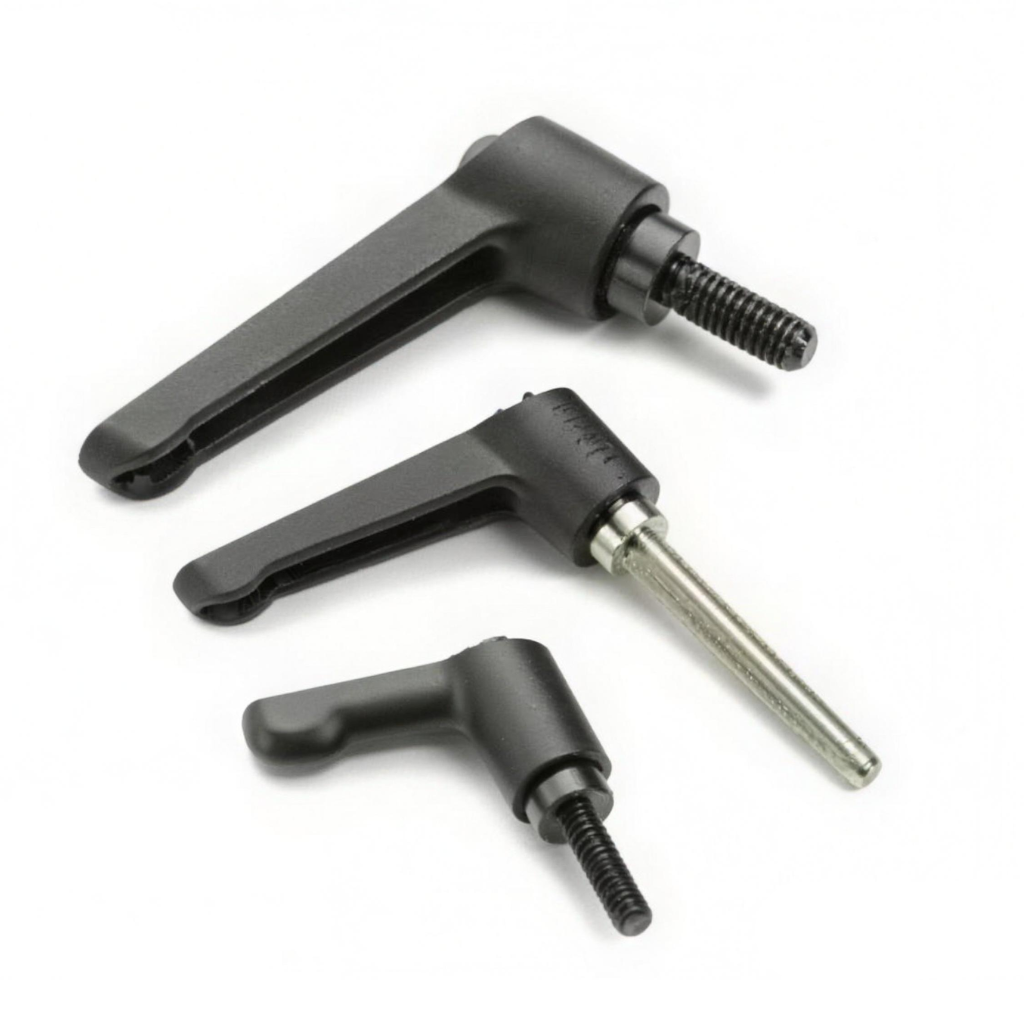

Ruland提供可调夹紧手柄和星形旋钮等快速调整组件，使操作人员无需额外工具即可完成安装、调整和拆卸。
虽然这些设计看似简单，但对于需要频繁换型、维护和校准的设备而言，可以减少停机时间，提高生产效率。
从一个零件，到完整运动控制方案
高端制造设备追求的，不只是单个零部件性能，而是整个运动系统的综合表现。
从电机输出，到联轴器传递，再到执行机构定位，每一个机械连接环节都会影响最终运动精度。
在半导体和太阳能设备中：
联轴器负责稳定传递动力；
轴环负责精准定位；
快速调整组件帮助设备提高维护效率。
这些看似基础的机械零件，共同构成了高精度自动化设备可靠运行的重要基础。
Ruland针对半导体、太阳能、机器视觉、晶圆搬运以及键合设备等应用，提供多种标准化机械连接产品，并可根据客户需求，在孔径、尺寸、材料、表面处理以及特殊结构方面提供定制方案。
其产品在美国马萨诸塞州Marlborough工厂制造，并通过成熟的制造工艺保证产品一致性。
MCT：关注工业应用背后的零部件选型
对于设备制造商而言，选择机械零部件不仅需要关注产品参数，也需要结合实际应用环境：
转速要求；
扭矩需求；
安装空间；
不对中情况；
使用寿命；
维护便利性。
MCT依托EIA多年工业零部件供应经验，与Ruland等专业制造商合作，为OEM客户提供动力传动、运动控制及精密机械连接解决方案。
我们关注的不只是提供一个零件，更希望帮助客户找到适合其设备应用需求的可靠方案。
