从选型、安装到维护，降低运动控制系统的故障风险

Ruland 技术文章中文整理｜原文：Avoiding Coupling Failure – Considerations in Design Selection

一、常见选型错误：问题可能在设计阶段就已埋下

1. 选型介入太晚，系统需求考虑不完整

联轴器常被拖到设备设计后期才确定，但它会直接影响整机运动性能。过晚选型容易遗漏复杂工况要求。建议在设计早期就明确应用目标与运行参数；若设备工况发生变化，也应重新核对联轴器是否仍然适用。

2. 忽略轴系不对中类型与允许范围

轴系不对中主要包括角向不对中、平行不对中和轴向位移，也可能同时出现多种情况。不同柔性联轴器的补偿能力并不相同：Oldham联轴器较适合补偿较大的平行不对中，但对角向不对中和轴向位移的补偿能力较低；单梁式联轴器则较容易适应角向不对中和轴向位移，但平行不对中补偿能力相对有限。

不对中超过产品允许值，不仅会使联轴器承受额外应力，还可能增加轴承负荷、加速磨损，导致联轴器及其他系统部件提前损坏。应优先校正轴系对中，再根据剩余偏差选择合适的联轴器。

3. 只看额定扭矩，忽略启动与停止时的峰值

选型不能只考虑稳态扭矩，还应评估启动、停止、加减速等过程中出现的瞬时最大扭矩。对于冲击负载明显的应用，可考虑具有适当扭转柔性、能够缓和扭矩冲击的结构。不同类型联轴器的静态扭矩额定值也存在差异，不能仅凭外形或尺寸直接替换。

4. 忽视扭转变形、背隙与定位精度

联轴器在传递扭矩时会产生一定扭转变形，也称扭转柔性或扭转刚度表现。变形可能造成驱动端与负载端的角位移差，影响伺服系统定位精度，甚至引发共振或控制不稳定。背隙则意味着输入运动中有一部分无法即时传递到输出端，可能降低定位精度并增加往复运动中的应力。对于运动控制应用，通常需要重点评估零背隙及扭转刚度要求。

5. 阻尼、冲击吸收与惯量没有匹配工况

联轴器的阻尼能力有助于降低冲击与振动，但阻尼结构或弹性体材料选择不当，也可能加速失效。例如，需要减振和吸收冲击的应用若误选波纹管联轴器，可能很快发生故障；此类工况可评估梅花联轴器及其弹性体硬度。

同时，联轴器并非越大越稳妥。质量和转动惯量过大，可能降低小型步进电机系统的响应速度，并影响定位控制。精密、高频启停系统应把惯量与刚度、背隙一并纳入评估。

6. 忽略转速、电气隔离与失效后的安全状态

高速应用需确认联轴器的允许转速、动平衡及刚度，并避免在安装前后破坏其动平衡。轴系不对中也会影响安全运行转速。若伺服或编码器系统容易受到杂散电流干扰，可考虑使用带非金属或聚合物中间件的电气隔离型联轴器。

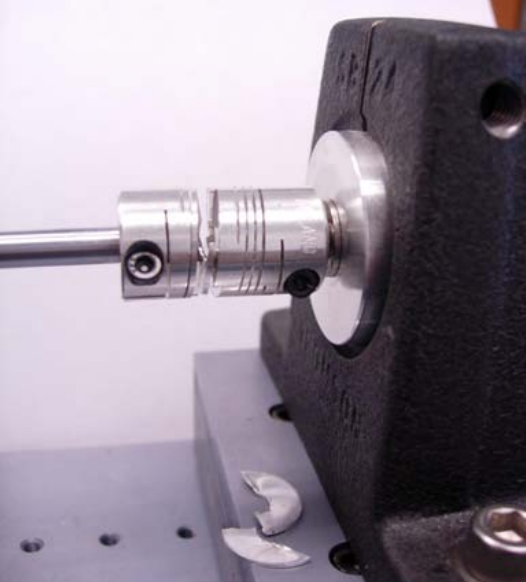

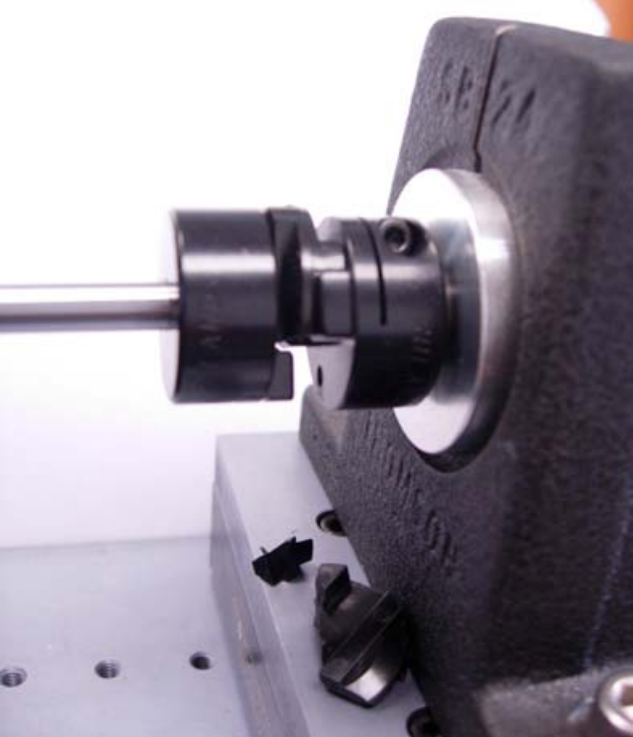

此外，还应区分“熔断式”与“失效安全式”联轴器：前者在失效时停止传递动力，后者则设计为失效后仍保持啮合。梅花联轴器即使弹性体损坏，轮毂爪部仍可能互锁并继续传递动力；Oldham联轴器的中心盘失效时则可能脱开。选择哪一种，应依据设备安全、工艺连续性及维护策略决定。

二、典型问题与选型思路

提示：以上为原文所列案例的选型思路，并非可直接套用的最终设计结论。具体替代方案仍需结合完整应用参数、系统结构和制造商规格确认。

三、选型前，建议工程师先回答这些问题

• 应用是否要求较高的扭转刚度？

• 定位精度或运动重复性要求是多少？

• 是否需要阻尼或冲击吸收？

• 轴系存在多少不对中？属于角向、平行、轴向还是复合不对中？

• 联轴器失效时，应停止传动，还是需要保持啮合？

• 系统是否需要电气隔离？

• 最大扭矩是多少？启动和停止时是否存在峰值？

• 工作转速范围是多少？

• 工作温度及化学品、冲洗、真空等环境条件如何？

四、正确安装：选对产品之后的关键一步

即使选型充分，安装不当仍可能导致提前失效。安装前应清洁配合部件，并确认轴系不对中处于联轴器允许范围内；紧固件需遵循制造商规定的紧固顺序与扭矩。还应确认轴插入轮毂的深度、轴间隙及联轴器在轴向上的安装位置，避免安装时对联轴器进行不必要的压缩或拉伸。联轴器应在其自然、无额外预载的状态下安装。

五、系统维护：关注整条传动链，而非只看联轴器

许多运动控制联轴器本身通常无需频繁维护，但整套系统仍需按应用、工作周期、运行参数及环境制定检查计划。定期确认轴系对中、磨损、污染以及其他不利因素是否发生变化。若设备运行中出现故障，应记录工况、负载、速度、温度、安装情况和失效表现，以便定位根因，而不是只更换零件后继续运行。

一表看懂常见问题和措施
